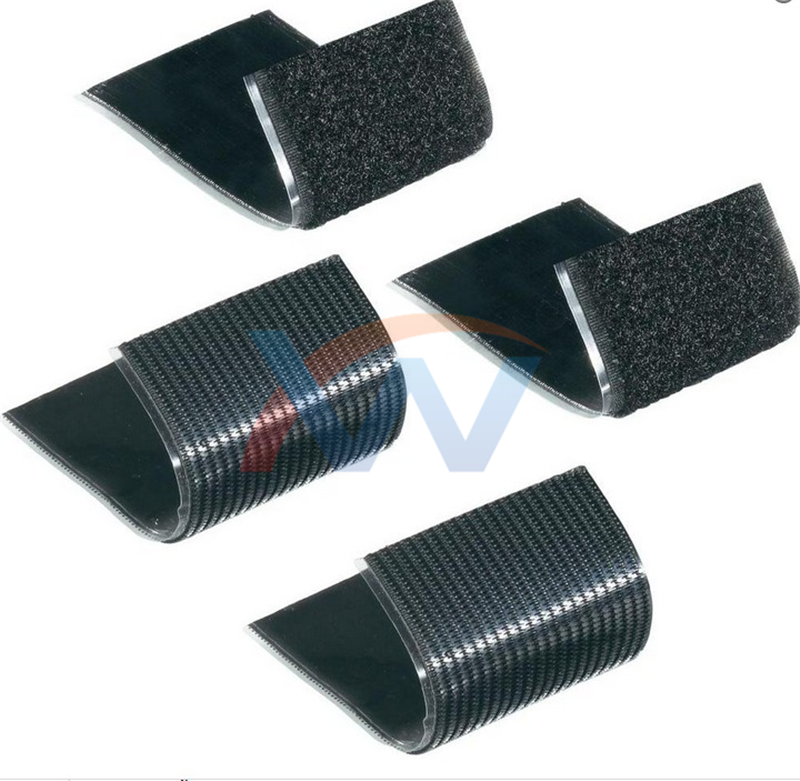

充電樁內部線束背膠魔術貼怎么選？耐溫基材模切一次講清

從事充電樁行業的從業者都很清楚, 內部線束的數量很多以及路線復雜, 并且頻繁面臨熱插拔操作帶來的考驗。如果使用扎帶進行固定, 經過幾次拆卸之后就會變得松動。如果采用普通雙面膠粘貼, 在夏日高溫環境下, 膠水受熱后極易失效脫落。

雖然背膠魔術貼的表面形式較為簡單, 但是若是選用了不合適的產品, 半年時間過后, 膠層會發生老化現象, 鉤面會出現起毛的問題, 這就會導致線束直接垂落并撞擊到殼體內部。

選型看哪幾個硬指標

在膠粘劑方面, 對于充電站室內使用場景采用的是丙烯酸壓敏膠, 這種類型的膠具有足夠的初始粘接能力, 并且能夠控制殘膠情況。而對于戶外充電樁, 則使用了添加了硅烷偶聯劑的亞克力體系, 這一選擇是為了增強對紫外線的抵抗能力以及防止濕氣滲透。

耐高溫是一個不可逾越的死線條。通常情況下, 普通丙烯酸膠能夠長期承受工作的溫度大約在80°C左右, 如果僅僅是在室內環境中使用, 這個溫度范圍是能夠完全滿足需求的。

但是, 你需要關注充電槍這一側的位置, 因為那里緊鄰著功率模塊, 導致該局部區域甚至能夠直接被手觸摸感受到溫度為120°C。在這種情況之下, 你就必須選擇采用具備耐高溫性能的丁腈材料或者特種硅膠基材的膠水了, 千萬不要用普通的膠水去進行硬性的抵抗和支撐。

針對基材的克重選擇, 當線束的外徑小于等于12毫米時, 使用250g/m2的鉤毛組合就已經足夠了；而當線束的直徑大于16毫米時, 建議采用300克或者400克的規格, 如果不這樣做, 拉拔力就不足夠強勁, 稍微一拉扯就會導致脫開。

模切和規格別省那幾步

線束的走向具有弧度特征, 如果把直條狀的物料直接粘貼上去, 那么在彎折的位置就會出現膠層應力集中的現象, 經過三個月的時間后邊緣部位就會發生翹起的情況。

在進行來圖定制的時候, 應當把弧度的尺寸明確標記固定下來,并且在拐角的位置制作成階梯式的裁切處理工藝, 要求每一段的長度被控制在8到12厘米的范圍內, 千萬不能采取一刀切通到底的做法。

在顏色的選擇方面, 千萬不要僅僅挑選黑色。當用于室內環境時可以使用白色或灰色, 這樣在進行檢修工作時就能一眼就分辨清楚走向, 免得拿手電筒一根根去探查。常規規格的三毫米、六毫米、十毫米、十二毫米寬度是有現貨的, 非常規寬度通過模切工藝處理。

在進行認證和驗廠的時候, 你需要關注SGS、RoHS、ISO9001、IATF16949這些項目。對于這幾項內容, 必須要求對方提供正式的報告文件。這一點非常關鍵, 你不能僅僅依賴對方口頭上的承諾或者說辭。

實際工況*容易翻車的地方

儲能柜內部使用的線槽材質為鋁型材, 如果對鋁材表面的氧化層進行預先處理不當, 那么膠粘力的強度就會直接出現下降, 其降幅大約能夠達到百分之七十之多。因此, 在正式粘貼之前, 必須先用酒精對表面進行擦拭清潔工作, 或者應當要求膠膜的供應商提供已經具備硅烷偶聯劑涂層的產品, 這一步驟是絕對不能省略的。

工控設備是一直處于滿負荷運轉的狀態, 并且存在著微弱的振動情況, 普通的壓敏膠在兩三年的時間里就會因為疲勞而失效。當使用環境的工況變得越加惡劣時, 就越應該去選用那些膠層厚度大于或者等于1mm的規格產品, 因為薄的膠體是無法經受住反復發生的形變問題的。

供應端怎么對接

中山市鑫威織造有限公司, 從基材的織造開始, 緊接著是涂膠, 然后是模切, 整個過程是一條線走下來的, 打樣的周期比較短, 如果是拿來圖紙進行沖型的話, 就不需要另外再開模具了。3mm到50mm這個全寬度范圍的段都能夠出產制造出產品來, 就算是弧形的零件也好, 異形的零件也好, 也是可以做到的。

在選型的時候如果拿不準主意, 就把線束的外徑、工作溫度以及安裝基材的材質這三樣信息發過去, 讓技術方面的人給匹配一個具體的方案。先小批量試一下, 取50到100米的實際線束去跑上一周的時間, 來看看膠層會不會起皮, 看看鉤面掉不掉毛, 這種方法比看參數表來得更加直觀。

你可以直接把圖發過來, 讓我們進行定制。之后我們再一起去確認規格。*后還要進行打樣。這些流程你直接去找鑫威織造那邊去處理就可以。
